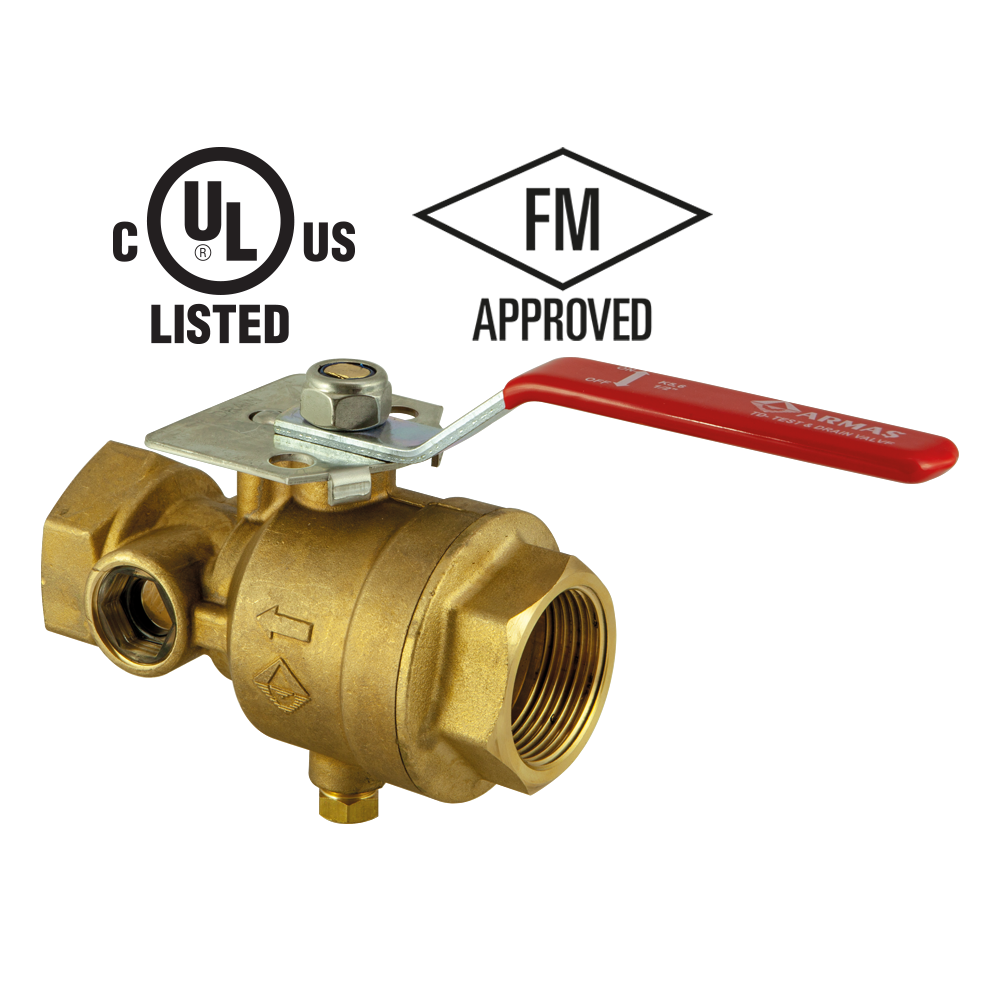

UL/FM Onaylı Armaş TD-Test Drenaj Vanası yangın sistemlerinde özellikle sistemin çalışıp çalışmadığını test etme amaçlı kullanılan bir küresel vana çeşididir. Yangın alarm vanalarından sprinkler tesisatına kadar olan sistem üzerinde gerekli görülen zonlarda montajı yapılmaktadır. Test Drenaj Vanasında kullanılan küre, vana kolu tarafından mil vasıtasıyla döndürülebilir olup test, drenaj ve kapalı olmak üzere 3 konumdan oluşmaktadır. Test konumunda küre deliği zonda bulunan en küçükçaplı sprinklere göre belirlenen çapta bir orifistir. Bu orifis ile ihtiyaç halinde sprinklerden boşalacak suyun miktarı ve süresinin hesaplanması ve test edilmesi mümkündür. Drenaj konumu ise istenildiğinde tahliye vanası olarak kullanılmasını sağlamaktadır. Test Drenaj Vanasının iki tarafında bulunan gözetleme camı ile geçen akış gözlenebilmektedir.
|
Çap, in.
|
Nominal K-Factor, gpm/(psi)½
|
Nominal Basınç, psig |
|
1
|
5.6, 8.0 | 300 |
|
1¼
|
5.6, 8.0
|
300 |
|
1½
|
5.6, 8.0 | 300 |
|
2
|
5.6, 8.0 | 300 |
